نقشه برداری صنعتی

نقشه برداری صنعتی

نقشه برداری نقشی حیاتی در توسعه و مدیریت صنایع مختلف ایفا می کند. این حوزه تخصصی فراتر از ابعاد سنتی نقشه برداری زمین شناسی و حوزه های کلاسیک مهندسی عمران گسترش یافته است. امروزه نقشه برداری صنعتی به عنوان یکی از زیرشاخه های مهم نقشه برداری شناخته می شود که کاربردهای گسترده ای در طیف وسیعی از صنایع دارد.

نقشه برداری صنعتی چیست؟

صنعت امروزی با پیچیدگی ها و چالش های فزاینده ای مواجه است. از طراحی و ساخت ماشین آلات پیشرفته گرفته تا مدیریت و نگهداری تأسیسات صنعتی، همگی نیازمند اطلاعات دقیق و به روز از محیط کار هستند. در این میان، خدمات نقشه برداری صنعتی به عنوان یک ابزار کلیدی ظهور کرده است.

نقشه برداری صنعتی به فرآیند جمع آوری، تحلیل و مستندسازی اطلاعات مکانی در محیط های صنعتی اشاره دارد. این اطلاعات شامل موقعیت و ابعاد تجهیزات، ساختارها، زیرساخت ها و سایر عناصر محیط صنعتی است که توسط نقشه برداران صنعتی با استفاده از فناوری های پیشرفته ثبت می شوند.

یکی از مهم‌ترین کاربردهای نقشه برداری صنعتی در طراحی و توسعه محصولات و ماشین آلات جدید است. با در اختیار داشتن اطلاعات دقیق از محیط و تجهیزات موجود، مهندسان می‌توانند با دقت بیشتری به طراحی و ساخت قطعات و سیستم های جدید بپردازند. این امر منجر به کاهش هزینه ها، افزایش راندمان و بهبود کیفیت محصولات می شود

تجهیزات مورد نیاز نقشه برداری صنعتی

به نظر می رسد که بهترین سوال پس از پاسخ دادن به سوال اساسی نقشه برداری صنعتی چیست این است که این رشته به چه ابزار و تجهیزاتی نیاز دارد. در اینجا به مهم‌ترین تجهیزات مورد نیاز در این حوزه اشاره می‌شود:

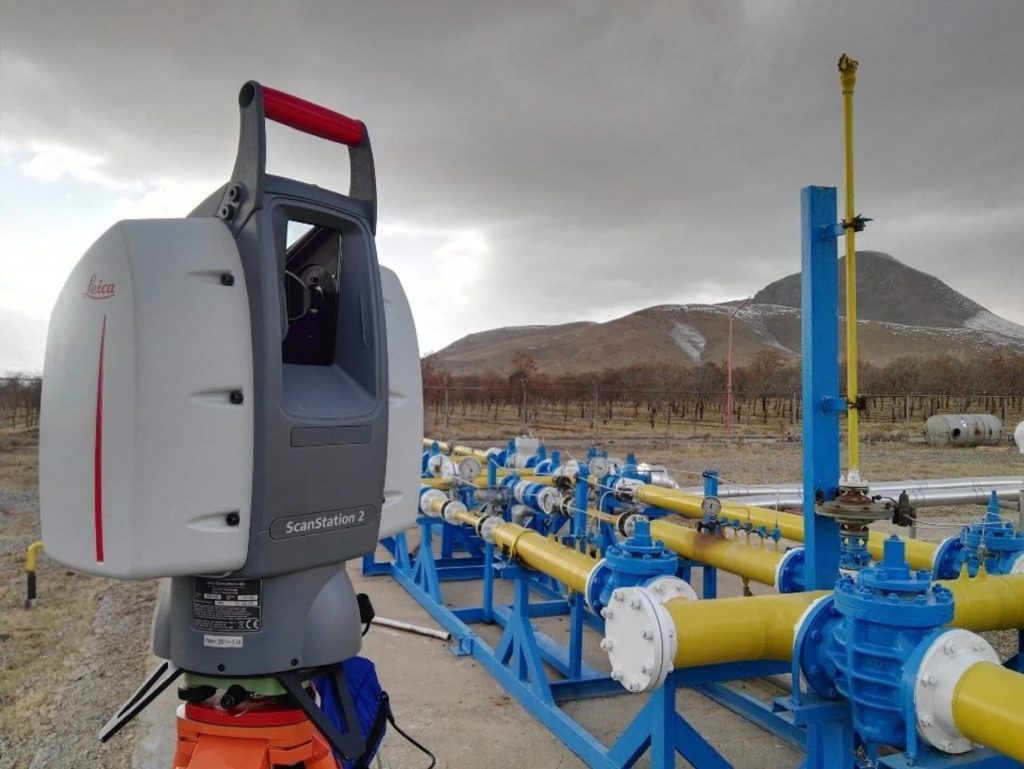

اسکنرهای لیزری سه بعدی (3D Laser Scanners): این دستگاه‌ها قادر به ثبت اطلاعات سه بعدی با دقت بالا از محیط و تجهیزات صنعتی هستند. آن‌ها می‌توانند ابعاد، شکل و موقعیت فضایی اشیاء را با جزئیات کامل ثبت کنند.

دوربین‌های فتوگرامتری: این دوربین‌های تخصصی به همراه نرم‌افزارهای تحلیلی، امکان ایجاد مدل‌های سه بعدی با استفاده از عکس‌های هوایی و زمینی را فراهم می‌کنند. این تکنیک برای نقشه‌برداری از مناطق پیچیده و دسترسی سخت کاربرد دارد.
پهپادها (UAV): جهت نقشه برداری صنعتی با تجهیزات پیشرفته، پهپادها به همراه دوربین‌های تخصصی می‌توانند اطلاعات هوایی و مکانی دقیقی از محیط‌های صنعتی ارائه دهند. این فناوری به‌ویژه در نقشه‌برداری ازمناطق گسترده و دشوار دسترسی، کاربرد فراوان دارد.

گیرنده‌های GPS/GNSS: این تجهیزات امکان تعیین موقعیت جغرافیایی با دقت بالا را فراهم می‌کنند. نقشه‌برداران از آن‌ها برای ردیابی و مکان‌یابی تجهیزات و زیرساخت‌های صنعتی استفاده می‌کنند.

تئودولیت‌ها و ایستگاه‌های توتال: آموزش نقشه برداری صنعتی با استفاده از این ابزارها به نقشه‌برداران کمک می‌کنند تا اندازه‌گیری‌های زاویه‌ای و فاصله‌ای را با دقت بالا انجام دهند. در نقشه‌برداری‌های صنعتی، به‌ویژه در مواردی که دسترسی به برخی نقاط محدود است، کاربرد دارند.

نرم‌افزارهای مدل‌سازی و تحلیل: نقشه‌برداران صنعتی برای پردازش، تجزیه و تحلیل و ایجاد مدل‌های سه بعدی از داده‌های جمع‌آوری شده، از نرم‌افزارهای تخصصی مانند CAD، BIM و GIS استفاده می‌کنند.

البته در برخی موارد برای انجام خدمات نقشه برداری صنعتی از سایر ابزارها مانند رادارهای زمینی، اسکنرهای ماشین‌آلات و سیستم‌های اندازه‌گیری لیزری نیز استفاده می‌کنند.

خدمات نقشه برداری صنعتی

نقشه برداری صنعتی طیف گسترده ای از فعالیت های تخصصی را شامل می شود که با هدف جمع آوری، پردازش و ارائه اطلاعات دقیق و به روز از ابعاد، موقعیت و ویژگی های اجزای مختلف تاسیسات، تجهیزات و سطوح کار در پروژه های صنعتی انجام می گیرد. این خدمات نقش حیاتی در دستیابی به دقت، کارایی و ایمنی در مراحل مختلف پروژه، از طراحی اولیه و جانمایی تجهیزات تا عملیات ساخت، نصب و نگهداری، ایفا می کند.

ارائه دهندگان خدمات نقشه برداری صنعتی از دانش و تخصص مهندسی، مهارت های فنی و تجهیزات پیشرفته برای ارائه خدمات با کیفیت بالا به مشتریان خود در صنایع مختلف استفاده می کنند. برخی از خدمات کلیدی که در این حوزه ارائه می شوند عبارتند از:

نقشه برداری توپوگرافی:

ایجاد نقشه های پایه دقیق از زمین، تاسیسات و اشیاء موجود در یک منطقه
تعیین ارتفاع، موقعیت و ابعاد دقیق نقاط و اجسام
استفاده از روش های مختلف نقشه برداری مانند توتال استیشن، GPS، لیزر اسکنر و فتوگرامتری

نقشه برداری صنعتی:

ایجاد نقشه های دقیق از تجهیزات، تاسیسات و سطوح کار در محیط های صنعتی
مستند سازی ابعاد، موقعیت، پیکربندی و اتصالات اجزای مختلف
استفاده از روش های مختلف نقشه برداری مانند توتال استیشن، لیزر اسکنر و تصویربرداری هوایی

کنترل کیفیت:

بررسی و تأیید انطباق ابعاد، موقعیت و ویژگی های اجزای مختلف با مشخصات فنی و استانداردهای مورد نظر از خدمات نقشه برداری صنعتی است
استفاده از روش های مختلف کنترل کیفیت مانند اسکن لیزری، اندازه گیری ابعاد و بررسی صحت جانمایی
ارائه گزارش های دقیق از نتایج کنترل کیفیت به منظور اتخاذ تصمیمات مناسب

اسکن لیزری:

ایجاد ابر نقاط سه بعدی دقیق از محیط های صنعتی با استفاده از لیزر اسکنر
استخراج اطلاعات هندسی و حجمی از ابر نقاط برای مدل سازی و شبیه سازی
استفاده از اسکن لیزری برای کاربردهای مختلف مانند بازرسی، طراحی و مهندسی مجدد، و برنامه ریزی تعمیرات و نگهداری

مدل سازی سه بعدی:

ایجاد مدل های سه بعدی دقیق از تجهیزات، تاسیسات و سطوح کار با استفاده از نرم افزارهای تخصصی
استفاده از مدل های سه بعدی برای تجسم، تحلیل، شبیه سازی و برنامه ریزی پروژه های صنعتی
اشتراک گذاری مدل های سه بعدی با ذینفعان مختلف برای تسهیل همکاری و تصمیم گیری

. خدمات GIS:

جمع آوری، مدیریت، تجزیه و تحلیل داده های مکانی مرتبط با پروژه های صنعتی
ایجاد نقشه های GIS، نمودارها و گزارش های تحلیلی
استفاده از GIS برای برنامه ریزی، مدیریت و نظارت بر پروژه های صنعتی

خدمات BIM:

ادغام مدل های سه بعدی با اطلاعات مربوط به ساختمان و تاسیسات برای ایجاد مدل های BIM
استفاده از BIM برای هماهنگی بین رشته های مختلف مهندسی، مدیریت پروژه و ساخت و ساز
بهینه سازی طراحی، برنامه ریزی و اجرای پروژه های صنعتی با استفاده از BIM

نتیجه گیری

در مجموع، آموزش نقشه برداری صنعتی به تربیت متخصصانی منجر می‌شود که قادر به ارائه خدمات ارزشمندی در زمینه ثبت دقیق محیط‌های پیچیده و بهبود طراحی، ساخت و نگهداری تجهیزات صنعتی هستند. این امر به افزایش بهره‌وری، کاهش هزینه‌ها و ارتقای ایمنی در بخش‌های مختلف صنعتی کمک می‌کند.
